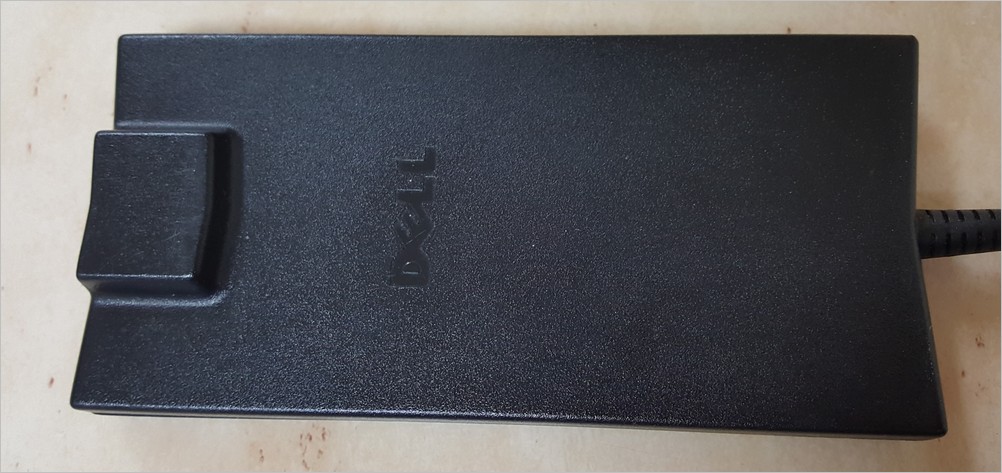

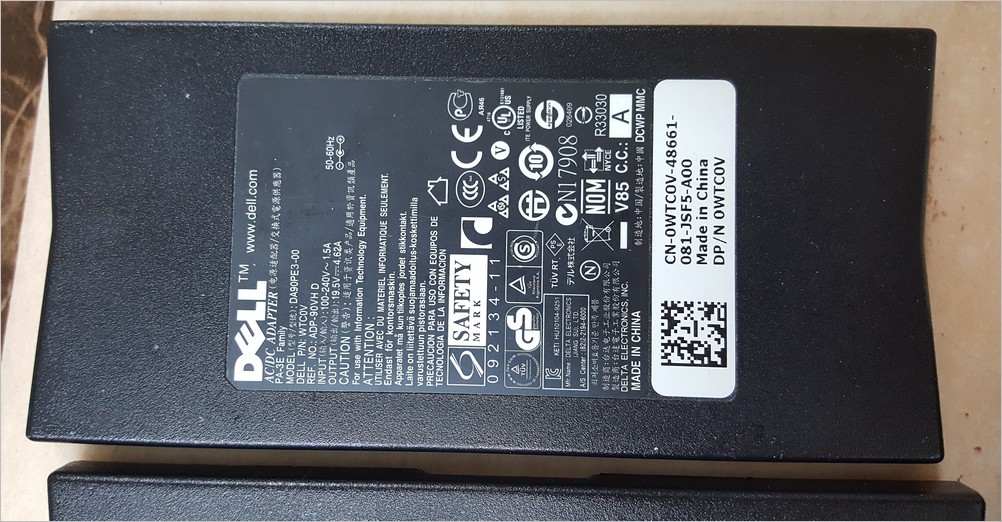

Dell AC/DC Adapter
PA-3E Family
모델명: DA90PE3-00
REF. NO.: ADP-90VH D
입력: 100-240V ~ 1.5A / 교류(AC)
출력: 19.5V, 4.62A / 직류(DC)
제조업체: DELTA ELECTRONICS INC.
CN-0WTCOV-48661-
081-JSF5-AOO
Made in China
DP /N 0WTCOV

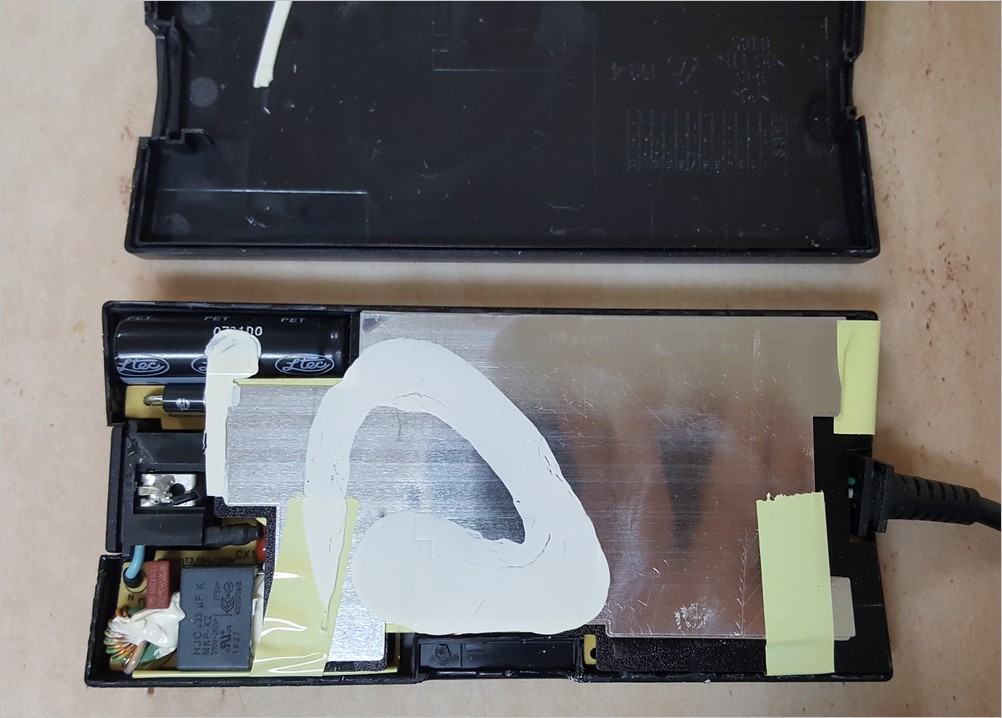

어댑터 분해

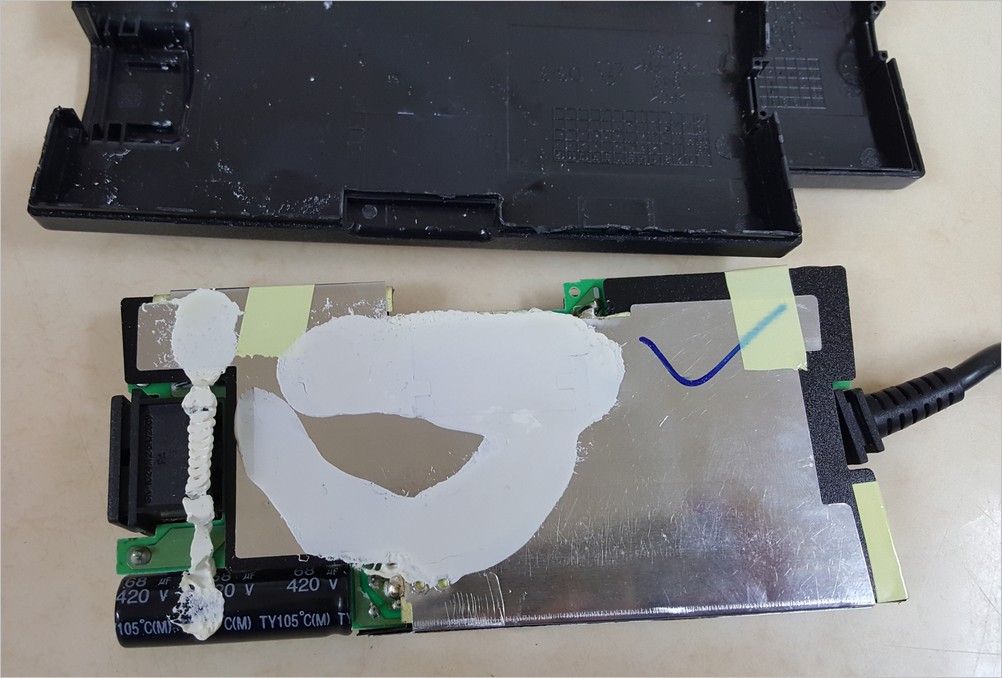

볼트를 사용하여 조립한 것이 아니라 본드 혹은 양면 접착테이프를 사용하여 외부 플라스틱 커버에 부착한 제품입니다.
위와 아래 플라스틱이 맞닿은 중간 부분을 일자 드라이버로 끼우고 양쪽으로 당기면서 조금씩 분리합니다. 한 번에 큰 힘을 주지 말고 본드나 접착테이프가 분리될 시간을 주고 천천히 분해합니다.

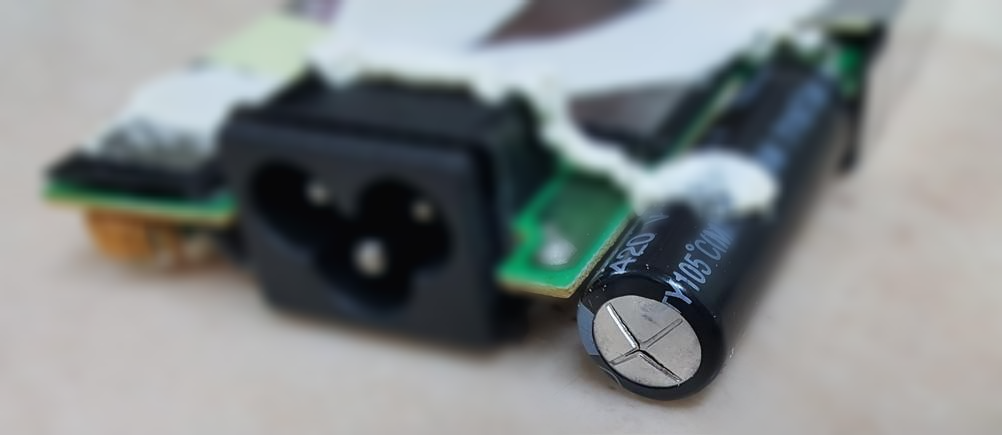

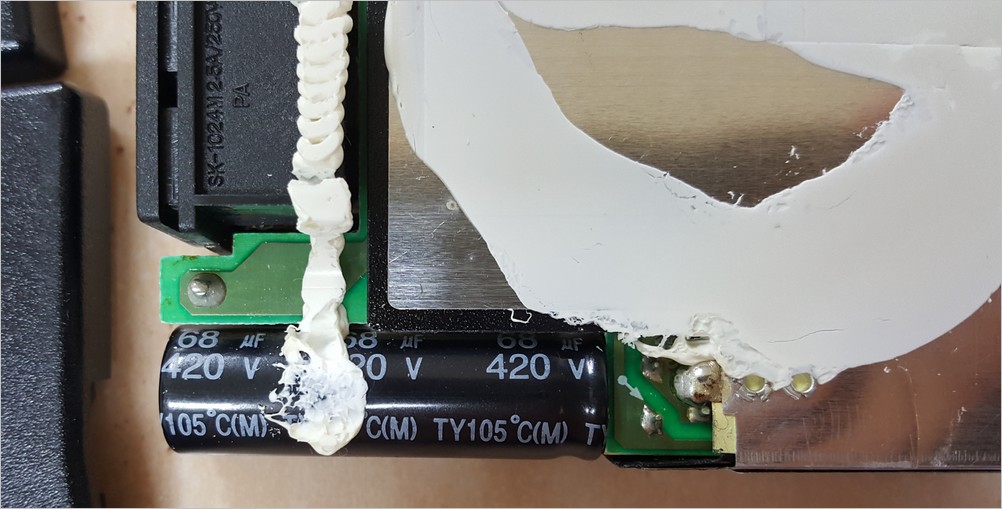

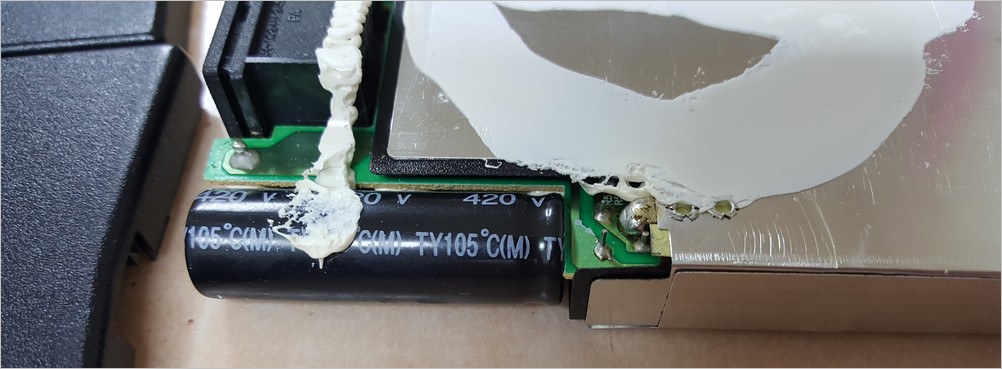

전기의 입출력 변환을 담당하는 커패시터의 배가 튀어나와서 십자 형태의 중간 부분이 갈라졌습니다. 교체해 주어야 합니다.
현재 출력이 되지 않습니다. 멀리 미터로 측정했는데, 전혀 반응 없습니다. 어댑터의 출력 케이블에 달린 LED가 켜지지 않습니다.
고장 나기 전에 전조증상이 있었습니다. 절전모드에 진입하면 깨어나지 못하는 현상, 갑자기 노트북이 종료되어 있는 상태, 디스플레이 화면의 깜박임 등 전력 공급이 불안정하니까 비정상적인 반응을 보입니다.

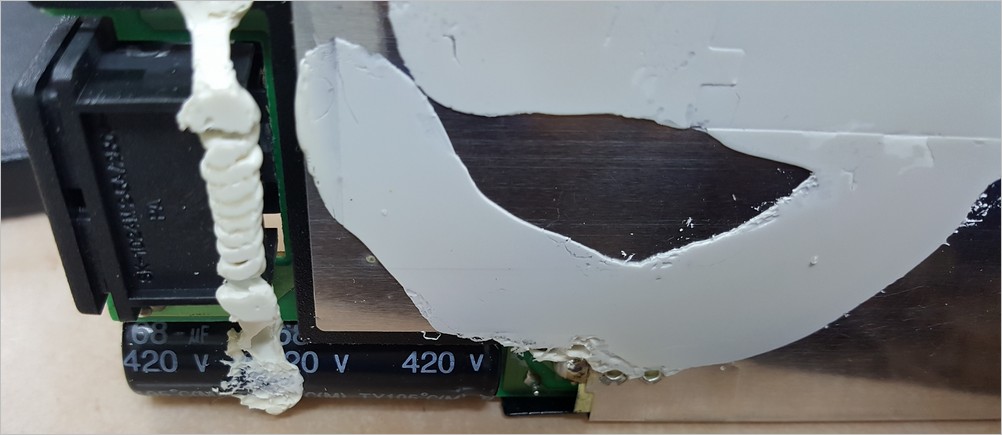

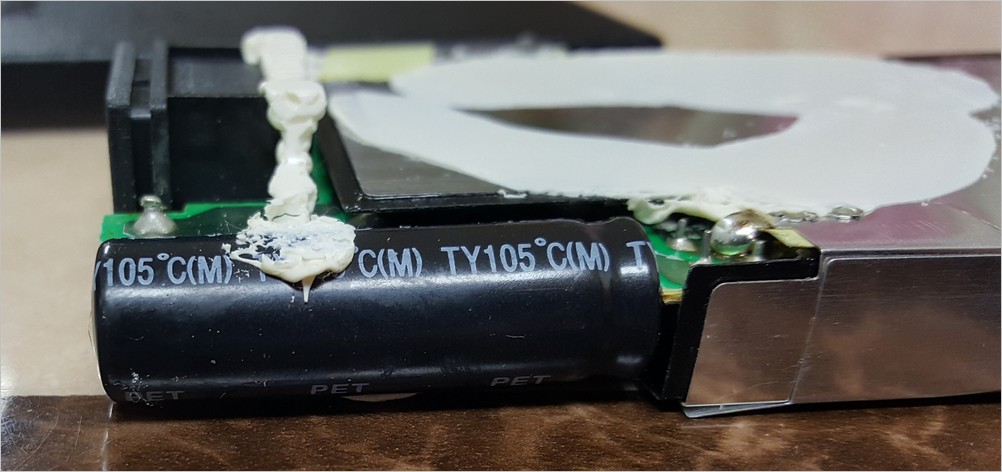

커패시터
알루미늄 전해 콘덴서
커패시터의 규격이 420 V, 68 ㎌, 105 ℃입니다.
제조업체 Ltec
12.5x50mm (직경 x 길이)
PCB와 연결된 리드선 2개의 땜납을 제거하고 새 부품을 연결하면 될 것 같습니다.
동일한 용량의 커패시터가 국내에서 잘 검색이 되지 않습니다.
어댑터가 오래된 제품이라 구하기가 쉽지 않을 것입니다.

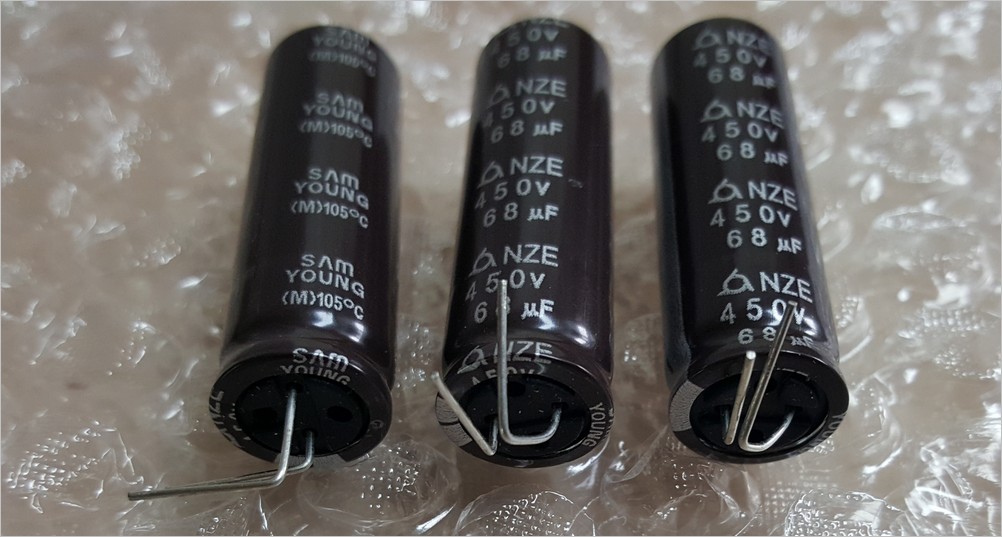

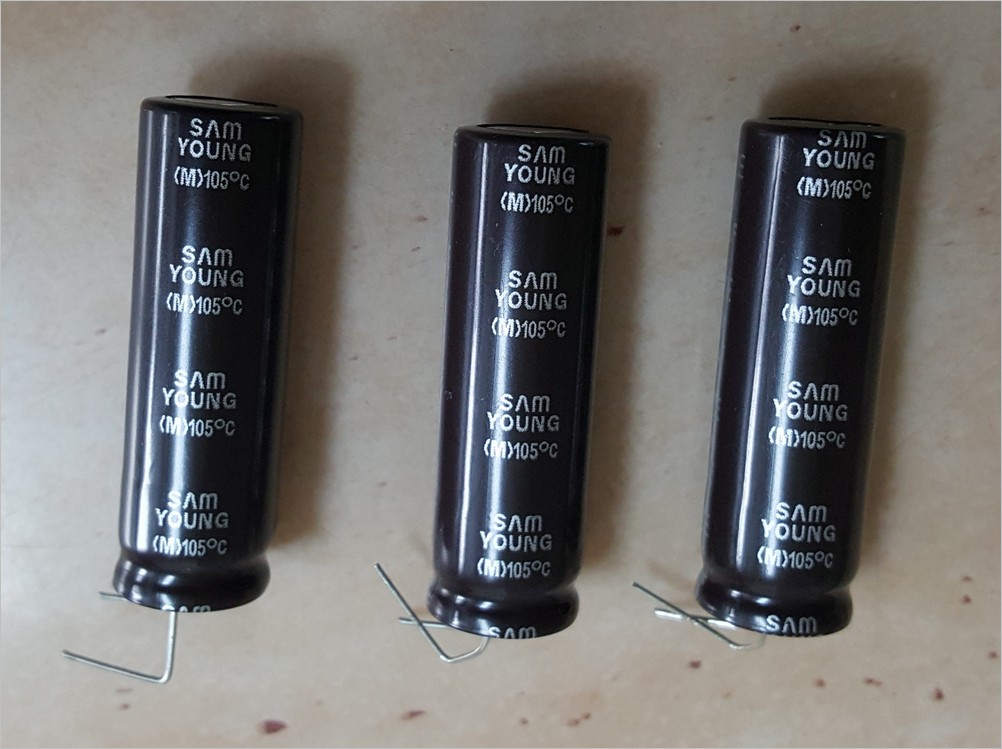

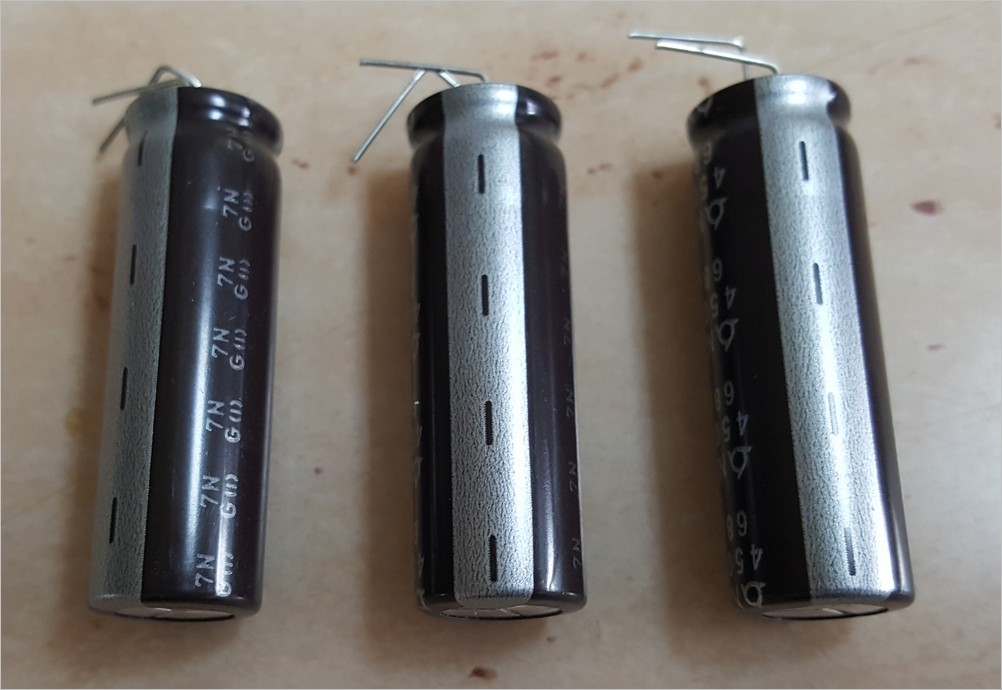

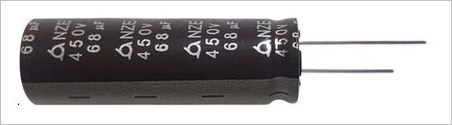

삼영 알루미늄 전해 콘덴서 NZE 450 V, 68 ㎌, 105 ℃ 제품이 검색됩니다.
전압 450 볼트까지 견딜 수 있는 상위 제품입니다.
가격도 단가 900원입니다.
참고로 삼영 홈페이지에서 이 커패시터를 검색하면 2,000시간의 내구 수명이 명시되어 있지만 정확한 테스트 환경은 표시하지 않았습니다. 커패시터는 적정 온도를 맞춰 주면 수명이 몇 배 늘어날 수 있습니다. 핸드폰, PC, 기타 전자제품은 과도하게 높거나 낮은 온도, 습기, 먼지를 피하여 사용해야 합니다.

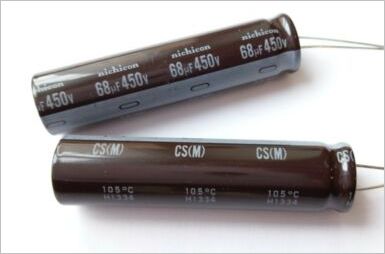

Nichicon
450V 68㎌ 105 ℃
- Pencil-shaped Type
- 12.5x50mm
수리 진행 상황

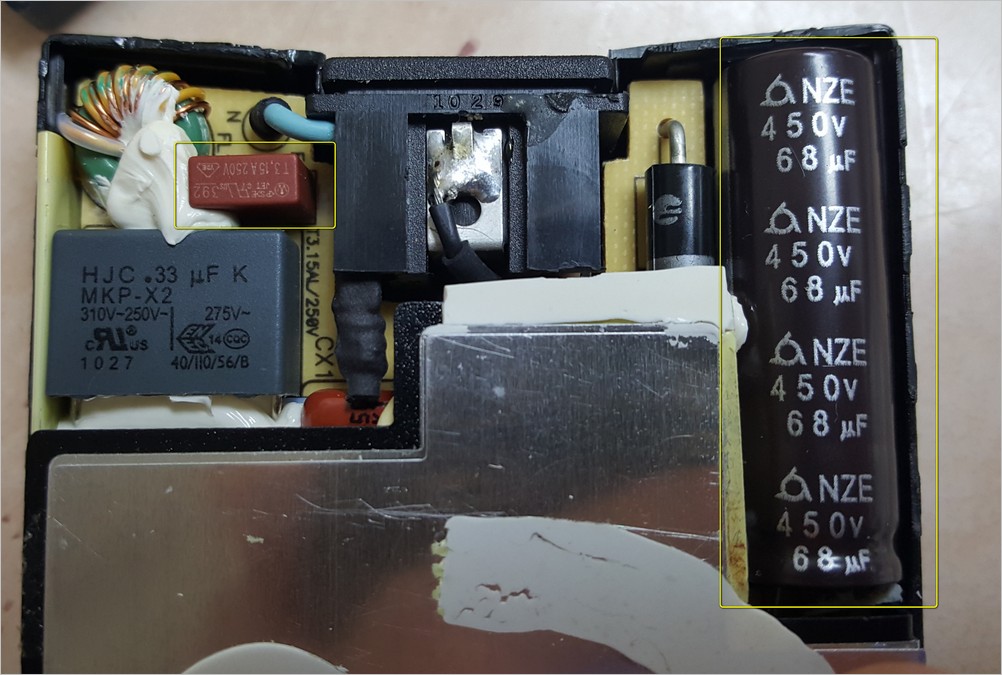

커패시터를 교체하고도 반응이 없어서 전원 입력 회로를 따라서 부품을 점검하다가 보니까 벽돌색 퓨즈가 반응이 없습니다. 여분의 전선으로 바이 패스하고 테스트하니까 제대로 작동합니다. 퓨즈 추가 구입하여 교체해야 합니다.

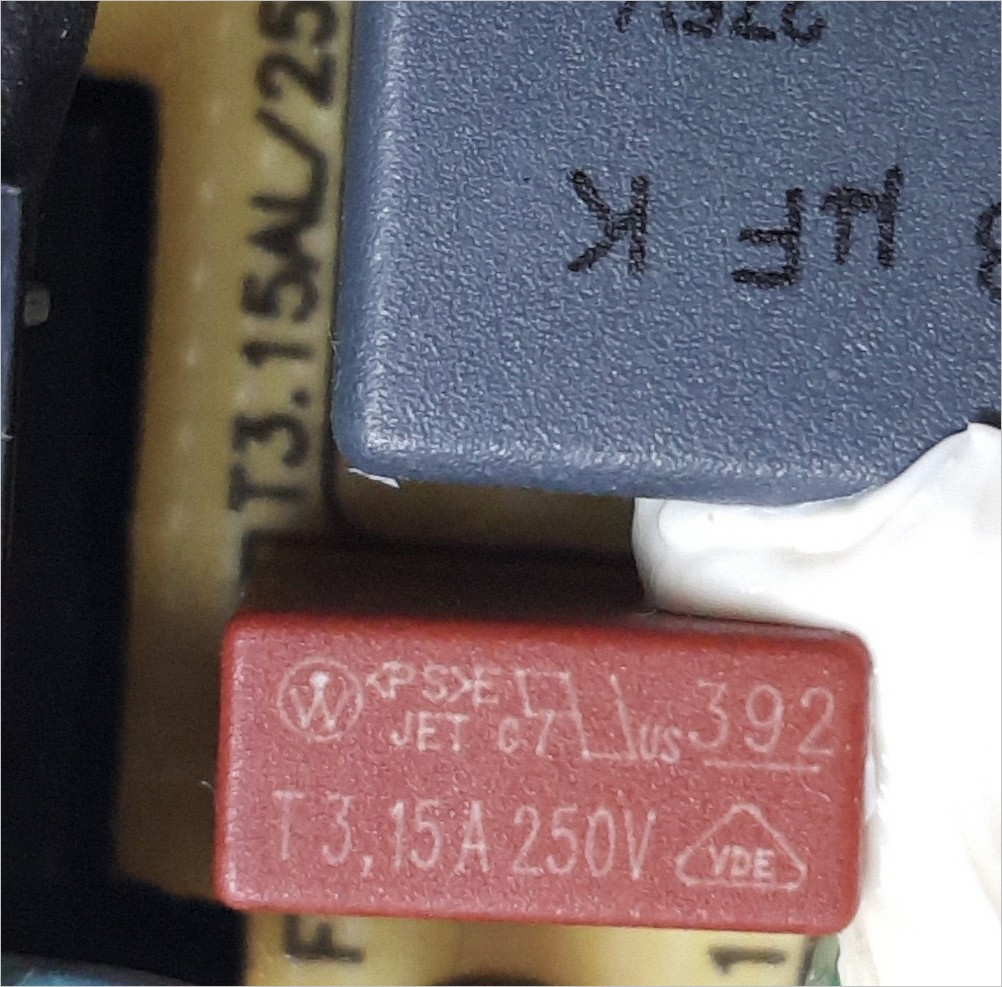

사각 392 slow-blow (or time-delay) 퓨즈 / T 3.15A 250V

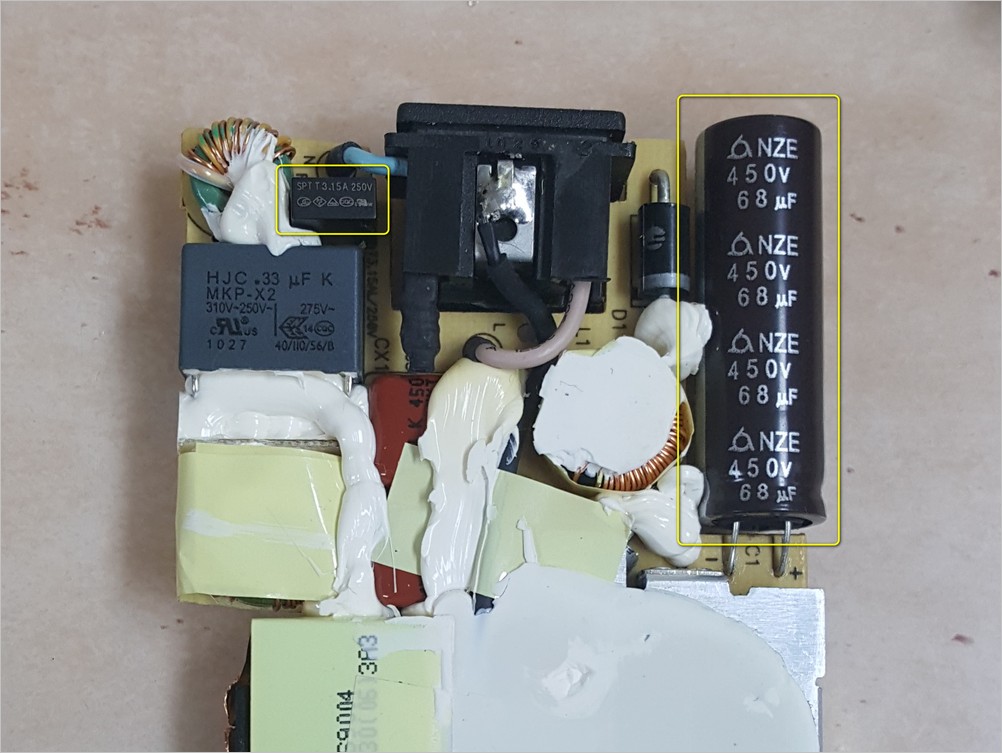

새로 구입하여 장착한 퓨즈는 검은색입니다.
이것도 slow-blow (or time-delay) 퓨즈입니다.
"SPT T 3.15A 250V", 1개 90원

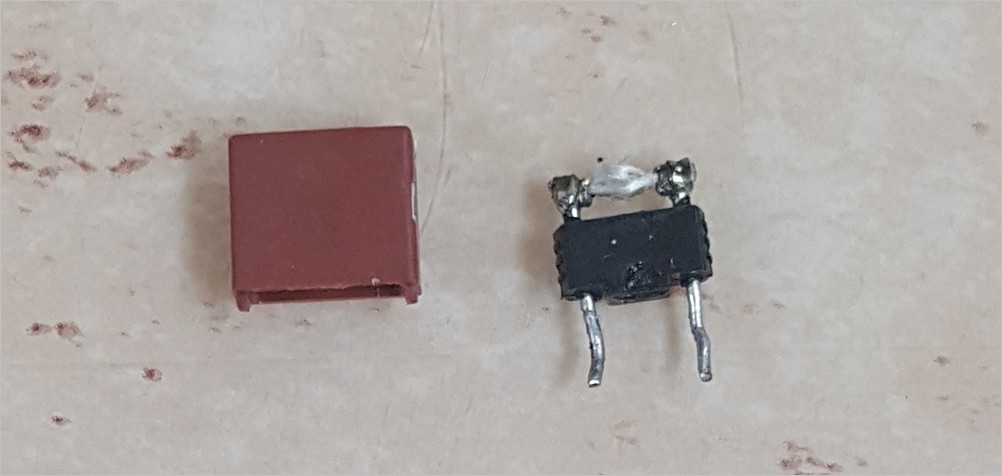

떼어낸 퓨즈의 제품 스펙이 적혀 있는 플라스틱이 벗겨졌습니다.
내부에 퓨즈 라인은 끊어진 상태이고 전선을 감싸는 흰색 실 같은 재질만 남아 있습니다.
